商品の詳細:
お支払配送条件:
|
| 名前: | DINのCSの地球弁 | 圧力: | PN16、PN25、PN40 |
|---|---|---|---|
| サイズ: | DN15-DN600 | 材料: | WCB、SS304、SS316、CF8、CF8M |
| 関係: | フランジを付けたようになったRF | 操作: | 手動ハンドル、ギヤ |
| ハイライト: | wcbの地球弁,浮遊球弁 |
||

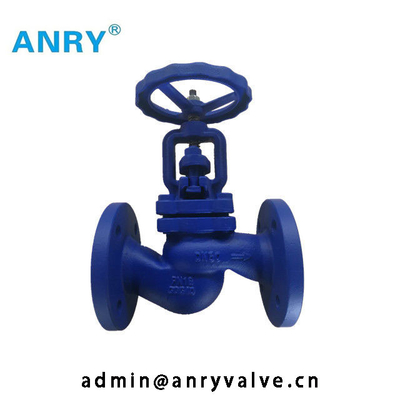

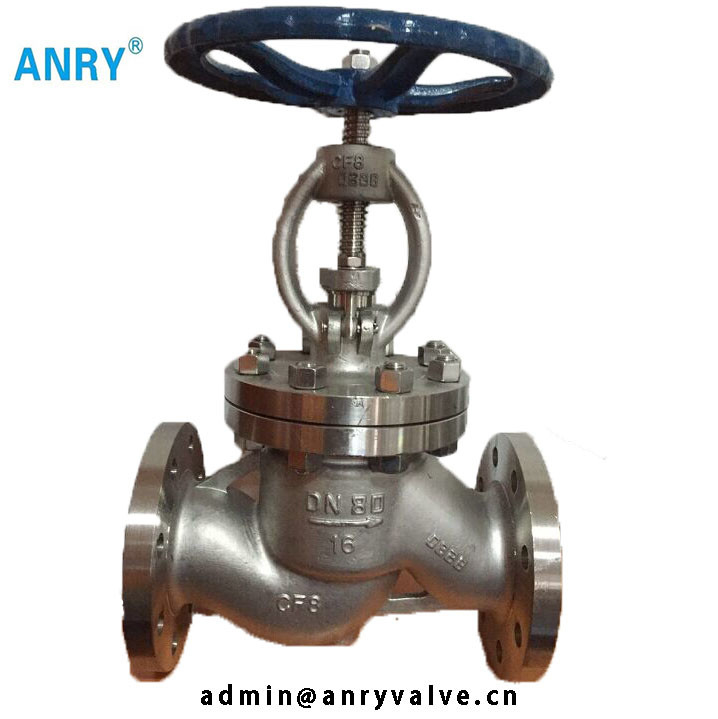

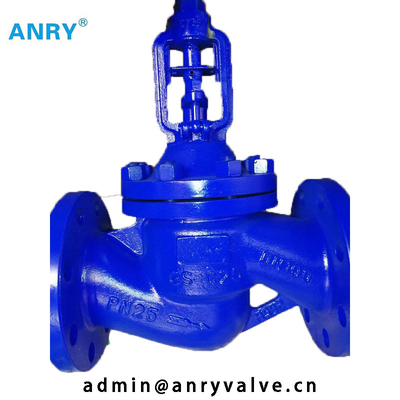

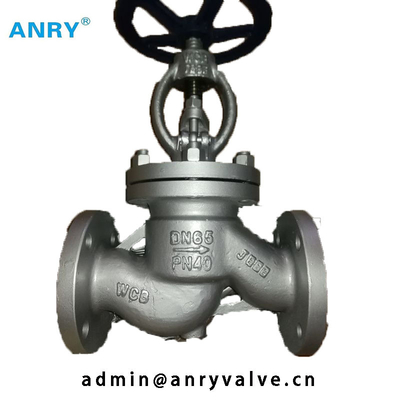

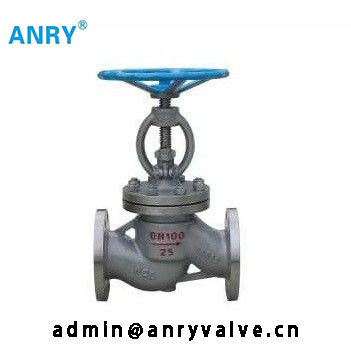

地球弁DINの標準は鋼鉄WCBのボディ13%CR端RF Castedフランジを付けたようになりました
DIN PN16/40の地球弁は端フランジを付けたようになりました
ボディ:炭素鋼/ステンレス鋼
向かい合って:DIN3202
フランジの端:EN1092-1
設計:EN13709
テスト:EN12266
| ボディ/ボンネット | 茎 | ディスク | 座席 |
| GS-C25 | SS410 | SS410 | SS410 |
| A351-CF8 | SS304 | SS304 | SS304 |
| A351-CF8 M | SS316 | SS316 | SS316 |
| わずかな圧力 | 1.6Mpa | 2.5Mpa | 4.0Mpa |
| 貝圧力 | 2.4Mpa | 3.6Mpa | 6.0Mpa |
| 圧力をつけて下さい | 1.8Mpa | 2.8Mpa | 4.4Mpa |
| 適した媒体 | W.O.G. | ||
| 適した温度 |
-20℃~350℃ |
||
| DN | L | H | W | 重さ。 | |||
| PN16 25 | PN40 | PN16 | PN25 | PN40 | |||
| 15 | 130 | 191 | 120 | 140 | 3.7 | 4.3 | 4.3 |
| 20 | 150 | 191 | 120 | 140 | 4.4 | 4.8 | 4.8 |
| 25 | 160 | 197 | 140 | 140 | 5.1 | 6.3 | 6.3 |
| 32 | 180 | 200 | 140 | 160 | 7.5 | 7.8 | 7.8 |
| 40 | 200 | 218 | 160 | 180 | 8.8 | 10.3 | 10.3 |
| 50 | 230 | 220 | 180 | 180 | 12.2 | 12.6 | 12.6 |
| 65 | 290 | 238 | 180 | 200 | 16.1 | 19 | 19 |
| 80 | 310 | 257 | 200 | 250 | 21.4 | 25 | 25 |
| 100 | 350 | 340 | 250 | 300 | 33 | 35 | 35 |
| 125 | 400 | 360 | 300 | 350 | 51 | 56 | 56 |
| 150 | 480 | 390 | 300 | 350 | 69 | 74 | 74 |
| 200 | 600 | 530 | 400 | 450 | 105 | 144 | 160 |
| 250 | 730 | 665 | 520 | 520 | 180 | 238 | 260 |
| 300 | 850 | 720 | 520 | 520 | 265 | 339 | 370 |
