商品の詳細:
お支払配送条件:
|
| 名前: | 造られた地球弁 | 媒体: | 水 |
|---|---|---|---|
| 適用: | 概要 | 標準的なか標準外: | 標準 |
| 圧力: | 高圧、150LB-600LBのクラス2500 | 力: | 、手動の作動するソレノイド、電気空気 |
| 媒体の温度: | 中型の温度、正常な温度、高温、- 65°Fへの450°F （- 54℃への232℃） | 構造: | 制御 |
| 港のサイズ: | 1/2」- 12"、DN15-DN65 | 材料: | 造られる |
| 標準: | ANSI BS DIN JIS、API、API598-2009、ISO | サイズ: | DN15 To100 |
| ハイライト: | 造られた鋼鉄地球弁,bwの球弁 |
||

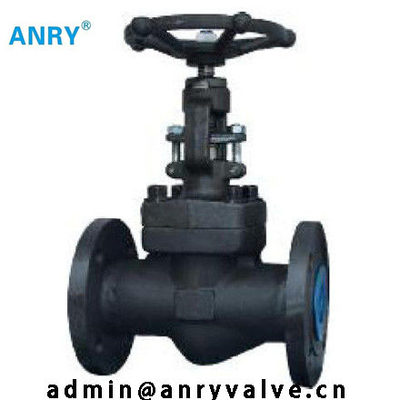

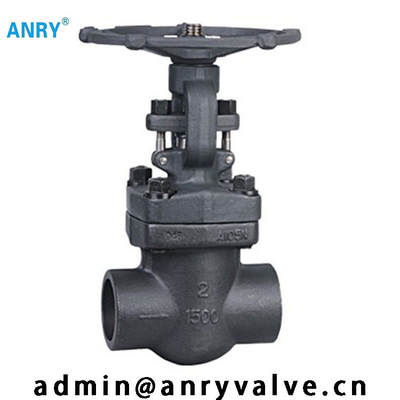

造られたA105ボディ13CRプラグ ディスク800lbs API602 SW BW NPTの地球弁
ANRYによって造られる鋼鉄地球弁は3つのボンネットの設計で利用できます。最初の設計はボルトで固定されたボンネット、男女の接合箇所と、F304/グラファイトでなされる螺線形の傷のガスケットです。リング共同ガスケットは要求あり次第また利用できます。第2設計は通されたおよびシールの溶接継手が付いている溶接されたボンネットです。要求あり次第完全溶込みの強さの溶接継手は利用できます。第3設計は通されたおよび圧力シールのボンネットの接合箇所が付いている圧力シールのボンネット、です。
地球弁の設計構造および指定。
ANRYの地球弁はAPI602、BS5352およびASME B16.34に合致します。それぞれはAPI598に従ってテストされ、印はMSS SP-25ごとにあります。
完全な港か慣習的な港
OS&Y、外ねじおよびヨーク
二つの部分から成った自己の一直線に並ぶパッキン押さえ
通った螺線形傷のガスケットおよびシールが付いているボルトで固定されたボンネットはボンネット溶接するか、またはおよび圧力シールのボンネットを通りました。
必要な後席
ASME B16.11へのソケットの溶接終わり
ANSI/ASME B 1.20.1へのねじで締められた終わり（NPT）
|
いいえ。
|
部分名
|
ASTMへのCS
|
ASTMに関して
|
SSへのASTM
|
|
|
A105をタイプして下さい
|
F22をタイプして下さい
|
F304 （L）をタイプして下さい
|
F316 （L）をタイプして下さい
|
||
|
1
|
ボディ
|
A105
|
A182 F22
|
A182 F304 （L）
|
A182 F316 （L）
|
|
2
|
ディスク
|
A276 420
|
A276 304
|
A276 304 （L）
|
A276 316 （L）
|
|
3
|
茎
|
A182 F6
|
A182 F304
|
A182 F304 （L）
|
A182 F316 （L）
|
|
4
|
ガスケット
|
波形SS +グラファイト
|
SS + PTFE
|
||
|
5
|
ボンネット
|
A105
|
A276 304
|
A276 304 （L）
|
A276 316 （L）
|
|
6
|
ボンネットのボルト
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
7
|
Pin
|
A276 420
|
A276 304
|
||
|
8
|
腺
|
A276 410
|
A182 F304 （L）
|
A182 F316 （L）
|
|
|
9
|
腺のアイボルト
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
10
|
腺のフランジ
|
A216 WCB
|
A351 CF8
|
||
|
11
|
腺ナット
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
12
|
ヨークのナット
|
A276 410
|
|||
|
13
|
H.W.Nut
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
14
|
ネームプレート
|
SS
|
|||
|
15
|
手動ハンドル
|
A197
|
|||
|
16
|
茎のパッキング
|
適用範囲が広いグラファイト
|
PTFE
|
||
|
適した媒体
|
W.O.G.etc
|
W.O.G.etc
|
HNO3、CH3OOH等
|
||
|
適した温度
|
-29~425
|
-29~550
|
-29~180
|
||
