| サイズ: | 1/2の″ - 6 ″ | 設計: | GB/T12237/1989 |
|---|---|---|---|
| 働き圧力: | PN16/40 | 適した媒体: | 水、オイル、ガスおよび腐食性の液体 |
| 材料: | SS304、SS316、WCB、CF8、CF8M | 操作: | レバー、レンチ |
| 関係: | フランジを付けたようになったRFのウエファー | ||
| ハイライト: | 火の安全な球弁,浮遊球弁 |
||

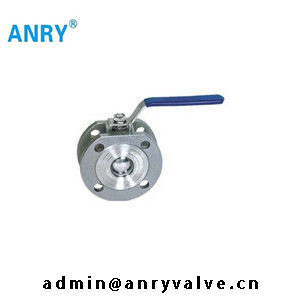

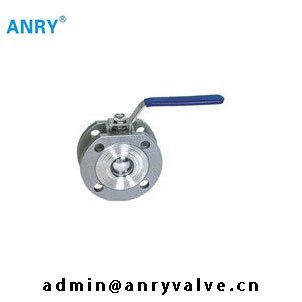

SS316 CF8MボディPTFE Viton座席によってフランジを付けたようになる端RFのウエファーの球弁
フランジを付けたようになった端のウエファーの球弁
働き圧力:PN16/40
温度較差:- 20-250°C
適した媒体:水、オイル、ガスおよび腐食性の液体
設計:GB/T12237/1989
端のフランジ:JB79
火の金庫:API 607のTh 1993年
点検及びテスト:GB/T13927-1992
主要な部分材料
| いいえ。 | 部分名 | 材料 | ||
| 1 | ボディ | A351-CF8 | A351-CF8M | WCB |
| 2 | 球 | SS316 | SS304 | SS304 |
| 3 | 座席 | PTFE | PTFE | PTFE |
| 4 | ガスケット | PTFE | PTFE | PTFE |
| 5 | 茎 | SS316 | SS304 | SS304 |
| 6 | 腺パッキング | SS304 | SS304 | SS304 |
| 7 | ボルトおよびナット | SS304 | SS304 | SS304 |
次元
| サイズ | 1/2の″ | 3/4の″ | 1つの″ | 1つの1/4の″ | 1つの1/2の″ | 2 ″ | 2 1/2の″ | 3 ″ | 4 ″ | 5 ″ | 6 ″ |
| d | 15 | 19 | 23.5 | 30 | 36 | 45 | 58 | 67 | 76 | 100 | 125 |
| L | 32 | 38.5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 |
| H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 |
| E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 |
| b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 |
| z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 |
| f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
