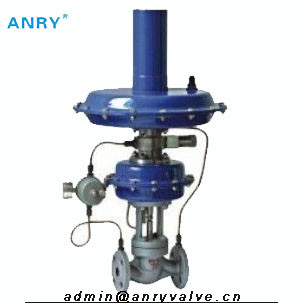

SS304 SS316の自己調整圧力制御弁の標準的なモジュール設計

自己作動させた/調整圧力は制御弁RF SS304 SS316のフランジを付けたようになりました

自己作動させた圧力制御弁はボディ アセンブリ、ばねを、ステンレス鋼のふいご置く、アクチュエーターで外圧の蛇口すべてそれ構成され。弁は原動力となる力として媒体自体圧力を用いて要求しません外的な供給の源からの補助エネルギーを、自動的に中型圧力を制御し、安定できます。
それはさまざまなプロセス システムの蒸気、非腐食性のガス、液体および蒸気のために適するかもしれません。
主な特長:
1つの圧力バランス機能は高い感受性を保障します
低雑音および自由な維持との2 Reliablyhandling
3標準的なモジュール設計
4それに異なった部品の組合せによって多数の合成制御があります

標準規格

ボディ タイプ:鋳造物の地球弁、（図1）に示すように
わずかな直径:DN20,25,32,40,50,65,80,100,125,150,200,250,300
わずかな圧力:GB PN1.6、2.5、4.0MPa
ANSI150,300
JIS 10K、20K、30K
DIN PN16、PN25、PN40
端関係:フランジHG20596-97M、FM;ANSI B16.5 RF;DIN2543/2544/2545RF;JIS B2201RF
向かい合って次元:表2を参照して下さい
ボディ材料:WCB、ZG0Cr18Ni9 （CF8）、ZG0Cr18Ni12Mo2Ti （CF8M）
ボンネットのタイプ:STDのタイプ、- 10~80℃;中間の臨時雇用者。（コンデンサーと）、≤250℃タイプして下さい;高温。（コンデンサーおよび延長と）、≤350℃タイプして下さい
梱包材:V形PTFEの適用範囲が広いグラファイト、Oリング
シールのガスケット:螺線形の傷のガスケット、金属のガスケット、ジグザグ形のガスケット、平らなガスケットが付いているグラファイト。
ペンキ:ペンキなしで、ステンレス鋼または銅の表面塗るために必要な炭素鋼の貝の表面。

トリムのプラグのタイプ:放物線圧力バランスのプラグ、シリンダー圧力バランスのプラグ、放物線二重座席圧力バランスのプラグ
流量特性:速い開始
プラグ材料:0Cr18Ni 9(304)、0Cr17Ni12Mo 2(316)
座席材料::0Cr18Ni 9(304)、0Cr17Ni12Mo 2(316)、304+F4,316+F4
茎材料:0Cr17Ni4Cu4Nb （17-4PH）、0Cr17Ni12Mo 2(316)
押し棒材料:2Cr 13(420)、0Cr17Ni12Mo 2(316)
材料をどなります:0Cr17Ni12Mo 2(316)、00Cr17Ni14Mo2 （316L）
アクチュエーター
タイプ:複数のばねのダイヤフラムかシリンダー ピストン
圧力調整の範囲:表1を見て下さい
大文字及び小文字材料:A3、PTFE、0Cr18NiのA4 9(304)
ダイヤフラムのゴム:NBR、EPDM、FPMおよび他のオイル抵抗のゴム
シリンダー材料:20,0Cr18Ni 9(304)、0Cr17Ni12Mo 2(316)
ピストン材料:アルミ合金
ばね材料:60Si2Mn
仕事の温度:- 20~80℃

性能
制御タイプ:圧力救助のタイプ（k）の（b）圧力調整器のタイプ
評価されるCv:表1に示すように
圧力制御の精密:± 3%。
WorkingTemp:- 10~350℃
評価される旅行:表1を見て下さい
形のサイズ:図3に示すように、表2
プロダクトの重量:表2に示すように

 動作原理
1.圧力調整器のタイプ
プロセス媒体は示された方向で弁を貫流します。弁プラグの位置はプラグによって形作られる自由域と座席間の流動度を定めます。制御される下流圧力は位置力に変えられる作動のダイヤフラムに圧力蛇口によって送信されます。この力はセット・ポイント ナットを使用してばねforce.theのばね力の位置の機能として弁プラグを調節することができます調節します。圧力釣り合った構造はバランスをとられて弁プラグの上流圧力そして機能によって作成される力できます。下流圧力はアクチュエーターのダイヤフラム区域によってバランスです。
2.圧力救助のタイプ
プロセス媒体は示された方向で弁を貫流します。弁プラグの位置およびプラグと座席の間で解放される区域は流動度を定めます。作動のダイヤフラムはばねおよびセット・ポイント ナットの位置によって弁が圧力の取り除かれるの前のばね力によって閉まるように、引張られます。制御される上流圧力は位置力に変えられる作動のダイヤフラムに圧力蛇口によって送信されます。この力は位置のばねの力に従ってvlaveのプラグを動かすために使用されます。上流圧力に起因する力が調節されたセット・ポイントの上に上がるとき、弁は圧力の変更にpropotionally開きます。プラグで機能する上下流圧力は釣り合っています。
