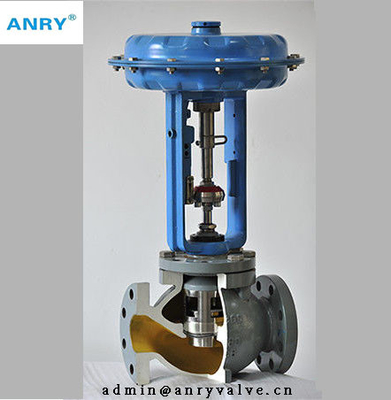

圧力は差動圧力制御弁茎のバランスをとり、おりの指導はプラグのタイプを打ち抜いた

圧力釣り合った茎およびおりの指導はプラグのタイプ制御弁を打ち抜いた

大きい区域のブッシュおよびおりによって導かれて、働くトリムは動的安定性である。シリーズは釣り合ったトリムによって特徴付けられ、非常に高圧低下に耐えることができる。それは小さい押し出された力だけが確実に調整することを必要とする。打ち抜かれたシリンダー プラグは高速流れによって損傷から磨いた効果的に座席の密封表面を保護できる。複雑なピストン・リングによって結合されて、それはまた優秀なシールの性能を示す。
SBCシリーズは正常で、頑丈な適用に適する。

標準規格
バルブ本体
タイプ:地球弁を投げなさい
わずかなサイズ:DN80、100、150、200、250、300、350、400
わずかな圧力:ANSI 150、300
DIN PN16、25、40
JIS 10K、20K、30K
GB PN1.6、2.5、4.0 MPa
端関係:フランジANSI B16.5 RF、RTJ
DIN2543/2544/2545 RF
JISB2201 RF
JB/T81 RF
JB/T82.2 FM
溶接:ANSI B16.5 SW （DN≤50）;BW （DN>50）
向かい合って次元:
ANSI150RF、JIS10K （IEC60534-3-1 37のシリーズ）
ANSI300RF、JIS20K、JIS30K （IEC60534-3-1 38のシリーズ）
ANSI150/300 RTJ （ASME B16.10のクラス150/300RTJ）
DIN PN16、25、40 （DIN3202-F1）
GB PN1.6、2.5、4.0 MPa （ISO5752 1つのシリーズ）
表6.1~6.2を参照しなさい
ボディ材料:table1を参照する作動させた臨時雇用者のための図3を参照しなさい。&Pressureの範囲
ボンネットのタイプ:STDのタイプ...... - 46℃~200℃;200℃~300℃
放熱ひれのタイプ...... 300℃~530℃
（別の臨時雇用者への注意。材料の&Pressureの範囲）
梱包材:、グラファイトの混合物のパッキング詰まる、PTFE Vリング混合物
詰まるグラファイト
作動の臨時雇用者。&Pressureの範囲は表2、figure2のshownnである
シールのガスケット:螺線形の傷つけられたガスケット（PTFE+316、適用範囲が広いGraphite+316）、
金属のガスケット（Graphite+316、Graphite+304）が付いているグラファイト

弁のトリム
プラグのタイプ:穴があいたシリンダー プラグ
流量特性:EQ%の直線性（figure4を参照しなさい）
トリム材料:STDの物質的なアセンブリ、作動させた臨時雇用者のための表3を参照しなさい。&Pressureの範囲
アクチュエーター
タイプ:複数のばねのダイヤフラム
エア・サプライ:最高。6bar
包囲された臨時雇用者。:- 20℃~+80℃
ばねの範囲:表5に示すように
空気関係:G1/8 （SA1）;G1/4 （SA2）;G3/4 （SA3）
STDの指定:表5に示すように

付属品
ポジシァヨナー、フィルター調整装置弁、電磁弁、限界スイッチ、
弁の位置の送信機、ブスターのリレー、ロック弁、手動ハンドル、等。
